ILHÉUS, BAHIA LOTE J32
Espaço para
viver. Juntos.
Residência Família Cardoso.
Três níveis conectados por luz, convivência e natureza.
01 — O PROJETORESIDÊNCIA UNIFAMILIAR
Uma casa.
Muitas formas de viver.
Ambientes amplos para receber, espaços reservados para descansar e uma cobertura que abre novas possibilidades para o dia a dia.
O projeto organiza a vida da família em pavimento térreo, primeiro pavimento e cobertura parcial. Escadas e elevador conectam os níveis; varandas e jardins aproximam os ambientes internos do exterior.
703,10 m²Área construída informada
630,40 m²Área do terreno
03Níveis da residência
04Vagas desenhadas na garagem
Áreas transcritas do memorial. O quadro completo e as divergências entre documentos estão disponíveis abaixo.
02 — EXPERIÊNCIA ESPACIAL
A casa, sob
o seu ponto de vista.
Gire, aproxime e explore cada pavimento.
Abra a maquete para conhecer os ambientes.
Preparando a residênciaGeometria, materiais e paisagismo
VISTA 01 / EXTERIOR
Residência completa
Volumes, varandas e jardins em três níveis.
Arraste para girar · Role para aproximar · Dois dedos para deslocar
↗RUA J
MAQUETE DE APRESENTAÇÃO
Base geométrica extraída das pranchas arquitetônicas. Materiais, paisagismo e mobiliário são ilustrativos. As alturas seguem os cortes; divergências nas plantas estão registradas em Compatibilização.
03 — ORGANIZAÇÃO DOS ESPAÇOSDO ACOLHIMENTO À PRIVACIDADE
Cada nível.
Uma nova perspectiva.
Conheça a distribuição dos ambientes
e consulte os desenhos do projeto.

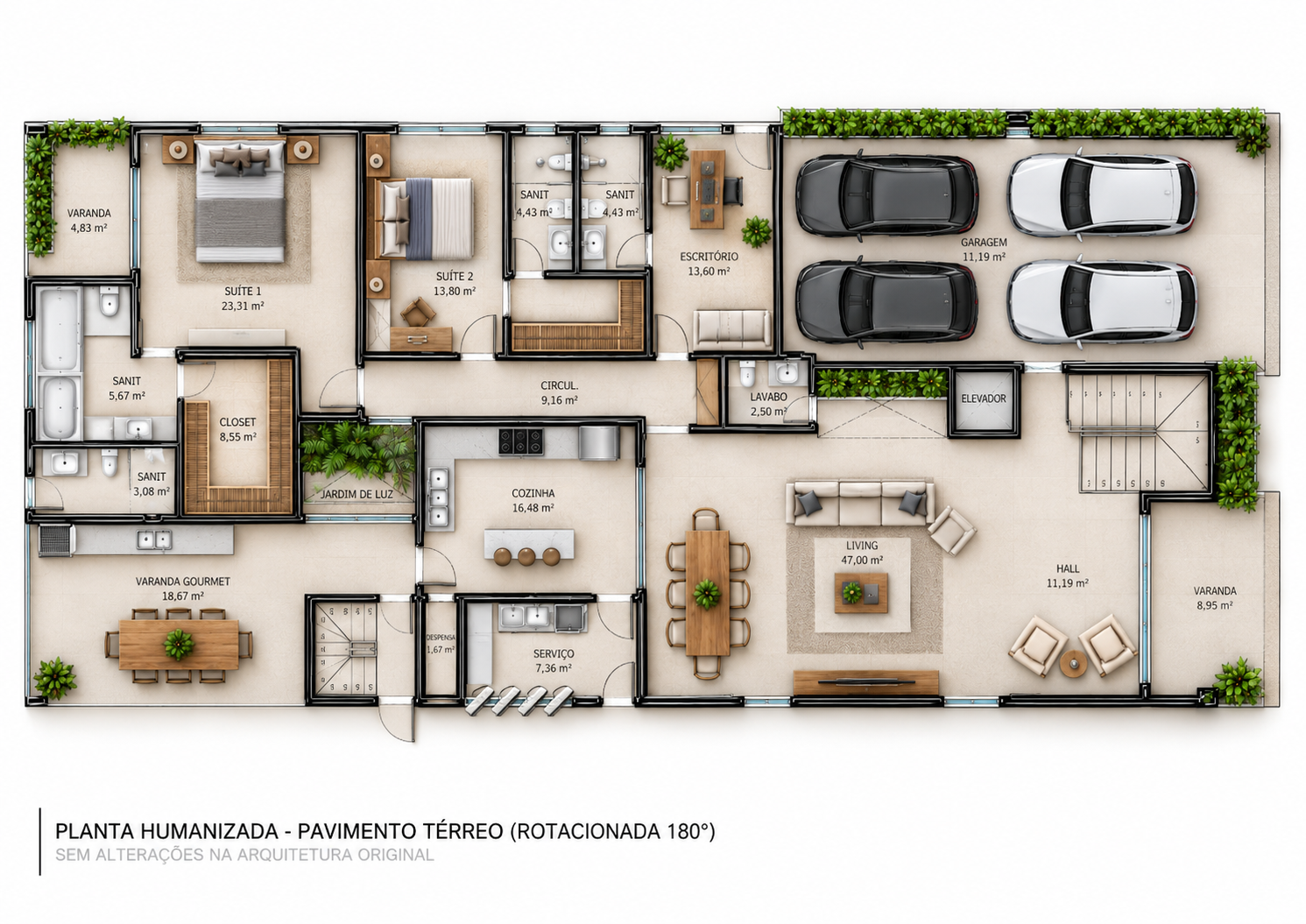

Planta humanizada fornecida. A disposição e as cotas devem ser conferidas na prancha técnica.
TÉRREO — RECEBER E CONVIVER
A vida acontece aqui.
Living, cozinha e varanda gourmet articulam o setor social. Suítes, escritório e áreas de serviço completam o pavimento.
04 — MATERIALIDADE E FACHADAS
Linhas que acolhem.
Verde que aproxima.
Vidro e alumínio
Esquadrias em alumínio e vidro. Guarda-corpos com vidro temperado de 10 mm, conforme fachadas.
Paisagismo integrado
Varandas com jardineiras, jardim de luz, gramados e caminhos de concreto conectam casa e terreno.
05 — MEMORIAL DO PROJETOCRITÉRIOS E ESPECIFICAÇÕES
O projeto,
em detalhe.
As informações do memorial descritivo e das pranchas reunidas para consulta.
Baixar memorial ↓ENGENHEIRA RESPONSÁVEL PELO PROJETO
Shirlei Silva
Engenheira civil e projetista
CREA 89988-DCONTATO(73) 99142-712230+Anos de experiência com projetos
arquitetônicos e complementares.
- Pós-graduação concluída
- Gestão de Projetos
- Pós-graduações em andamento
- Geotecnia
Licitações e Obras Públicas
ÁREAS E PARÂMETROS
Os números
da residência.
Transcrição do quadro do memorial,
sem reconciliação dos valores.
| Parâmetro | Valor informado | Documento |
|---|
Compatibilização dos documentos
Há informações divergentes no conjunto recebido. Elas foram preservadas e identificadas para revisão do responsável pelo projeto.
- Níveis: o 1º pavimento aparece como +5,40 na planta 03. Os cortes indicam +3,25, cobertura em +5,70, corpo da edificação em +8,55 e reservatório em +10,70. A maquete adota os cortes.
- Áreas e índices: 142,74 m² de área permeável correspondem a aproximadamente 22,64% do terreno, enquanto o memorial informa IP de 51,90%. IU, área para IU e área total também precisam ser reconciliados.
- Plantas humanizadas: há espelhamentos, rotações e diferenças de rótulos, áreas e mobiliário em relação aos PDFs. A geometria da maquete e as bases das instalações seguem as pranchas técnicas.
- Cobertura: há diferenças de identificação entre sanitário e depósito na referência humanizada, no memorial e na planta técnica. A prancha arquitetônica permanece disponível para comparação.
- Acabamentos: as cores e texturas das perspectivas são referências visuais. Especificações de produto e detalhes construtivos devem ser confirmados no projeto executivo.
As plantas complementares entregues separadamente constituem estudo preliminar de pontos de elétrica, água e esgoto, com identificação e legendas. Dimensionamento, circuitos, proteções, declividades e compatibilização são etapas do projeto executivo.
06 — ACERVO DO PROJETO
Todos os detalhes.
Sempre à mão.
Pranchas e memorial com a identificação
da engenheira responsável atualizada.
02Planta do térreo e implantaçãoPDF · ACESSOS E MEDIDORES↗03Primeiro pavimento e cortesPDF · DISTRIBUIÇÃO DOS AMBIENTES↗04Cobertura e corte longitudinalPDF · APOIO E LAJE IMPERMEABILIZADA↗05Fachadas e elementos externosPDF · ELEVAÇÕES DA EDIFICAÇÃO↗MDMemorial descritivo básicoDOCX · RESIDÊNCIA FAMÍLIA CARDOSO↓
ENTREGA COMPLEMENTAR
Os estudos de pontos de elétrica, água e esgoto integram o caderno de instalações entregue separadamente do site.
